    YX65-185-555

    Placas colaborantes de acero

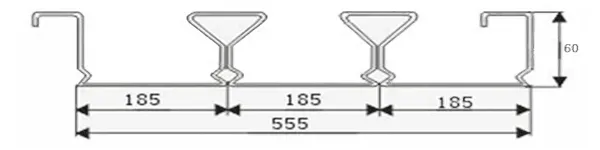

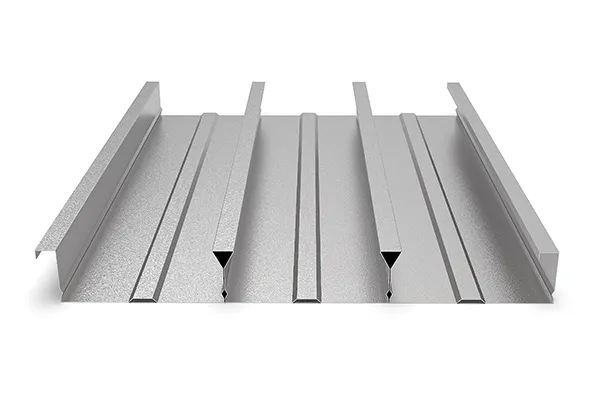

    Perfil cerrado metálico de 65 mm de profundidad × 555 mm de ancho

    • Ancho útil de cobertura: 555 mm
    • Ancho total de la lámina: 1000 mm
    • Longitud: Personalizable
    • Espesor: 0.75 mm - 1.2 mm
    • Material: Lámina de acero galvanizado, lámina de acero Galvalume
    Reciba una cotización hoy mismo
    • Placas colaborantes de acero
    • Placas colaborantes de acero
    • Placas colaborantes de acero
    • Placas colaborantes de acero

    Estas placas metálicas de perfil cerrado garantizan una unión sólida con el hormigón. Su diseño ofrece gran capacidad de carga, excelente desempeño sísmico y resistencia al fuego, superando a los perfiles abiertos respecto a seguridad y eficiencia.

    Aplicaciones

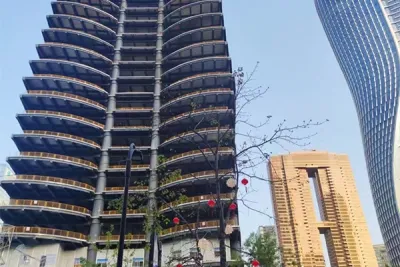

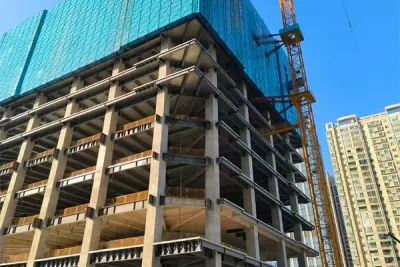

    Son ideales para estructuras de gran altura, plantas industriales, centros comerciales, aeropuertos, estaciones de tren, estadios y otros proyectos de gran envergadura que exigen alta resistencia, seguridad contra el fuego y una instalación rápida y eficiente.

    Certificaciones y cumplimiento

    Nuestras operaciones cuentan con las certificaciones ISO 9001, ISO 14001 e ISO 45001. Para proyectos internacionales, también podemos gestionar pruebas realizadas por terceros específicas para el proyecto y facilitar la obtención de homologaciones de producto requeridas en mercados de América del Norte, la Unión Europea, el Sudeste Asiático, Australia y Nueva Zelanda. La documentación de cumplimiento disponible incluye informes de ensayos o pruebas ASTM, marcado CE, certificación CIDB y otras homologaciones que pueden suministrarse según los requisitos específicos del proyecto.
    Especificaciones
    Modelo  YX65-185-555
    Ancho útil de cobertura 555 mm
    Longitud Personalizable
    Espesor 0.75 mm - 1.2 mm
    Material Lámina de acero galvanizado, lámina de acero Galvalume
    Proveedores de láminas metálicas  Baosteel, BlueScope, Yieh Phui, Wah Tung, Alliance Steel, etc.
    Vida útil Mínimo 30 años
    Accesorios de instalación incluidos Una variedad completa de pernos de corte, tornillos autorroscantes, abrazaderas, etc.

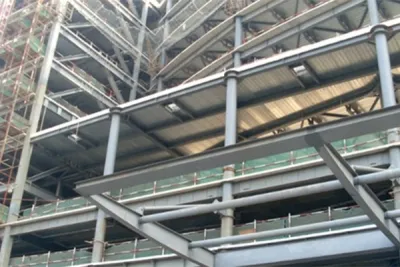

    Aplicaciones Edificios de estructura de acero de varios pisos
    Observaciones 1. Brindamos asesoramiento técnico especializado para una instalación rápida y precisa  2. Además, adaptamos tamaños y diseños a las necesidades específicas de cada proyecto
    Propiedades de la sección transversal
    Modelo Ancho total de la lámina (mm)  Espesor de la lámina (mm)  Peso del perfil (kg/m²)  Momento de inercia (cm⁴/m)  Momento flector positivo (cm³/m)
    YX65-185-555 1000 0.8 92.47 45.35 20.72
    1 123.39 59.72 27.83
    1.2 154.30 74.09 34.90
    Características
    • El perfil cerrado garantiza una perfecta unión con el hormigón, evitando deslizamientos brindando una estructura firme y duradera.
    • Su alta resistencia a la flexión y al corte le permite soportar grandes cargas, incluso en proyectos de alta exigencia.
    • Las nervaduras completamente embebidas en el hormigón mejoran su comportamiento frente al fuego.
    • Su diseño permite trabajar en distintos niveles simultáneamente, reduciendo los tiempos de construcción.

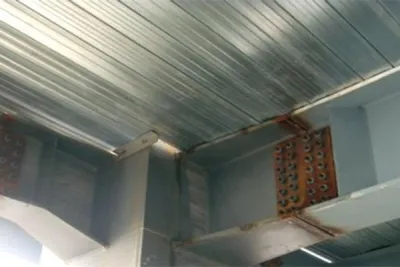

    • La superficie inferior plana ofrece un acabado limpio sin trabajos adicionales.
    • Los sistemas de suspensión compatibles simplifican la instalación de tuberías, conductos y otros servicios.
