    YX113-256-768

    Placas colaborantes de acero

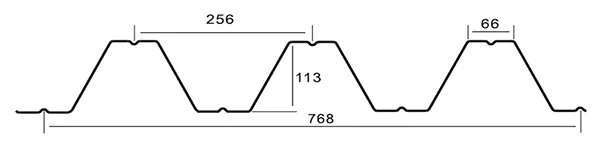

    Perfil trapezoidal metálico de 113 mm de profundidad × 768 mm de ancho

    • Ancho útil de cobertura:768 mm
    • Ancho total de la lámina: 1000 mm
    • Longitud: Personalizable
    • Espesor: 0.75 mm - 1.2 mm
    • Material: Lámina de acero galvanizado, lámina de acero Galvalume
    Reciba una cotización hoy mismo
    • Placas colaborantes de acero
    • Placas colaborantes de acero
    • Placas colaborantes de acero
    • Placas colaborantes de acero

    Destacan por la solidez de su perfil, ofrecen una resistencia superior al doble de los perfiles tradicionales. La solución ideal para soportar grandes luces, cargas pesadas y edificios de gran altura, combinando seguridad y eficiencia en cada proyecto.

    Aplicaciones

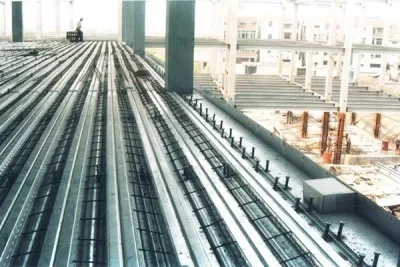

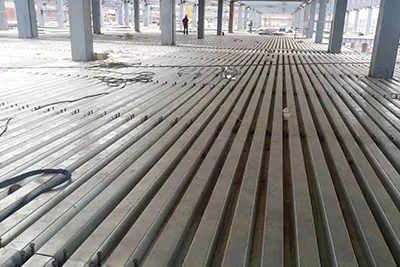

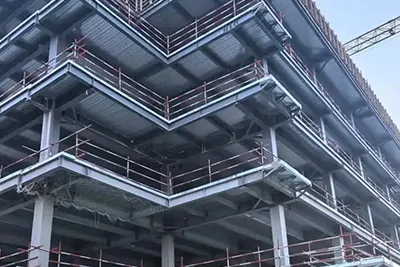

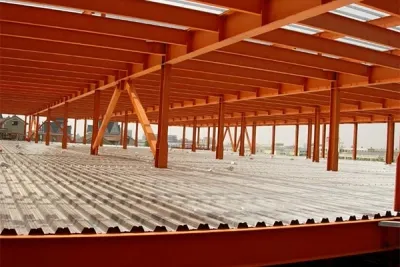

    Las placas colaborantes metálicas para pisos son una solución ideal para edificaciones de varios niveles, como plantas industriales, rascacielos, centros comerciales, aeropuertos, estaciones y complejos deportivos. Combinan durabilidad y eficiencia, ofreciendo una base sólida y segura que optimiza el rendimiento estructural de cada proyecto.

    Certificaciones y cumplimiento

    Nuestras operaciones cuentan con las certificaciones ISO 9001, ISO 14001 e ISO 45001. Para proyectos internacionales, también podemos gestionar pruebas realizadas por terceros específicas para el proyecto y facilitar la obtención de homologaciones de producto requeridas en mercados de América del Norte, la Unión Europea, el Sudeste Asiático, Australia y Nueva Zelanda. La documentación de cumplimiento disponible incluye informes de ensayos o pruebas ASTM, marcado CE, certificación CIDB y otras homologaciones que pueden suministrarse según los requisitos específicos del proyecto.
    Especificaciones
    Modelo  YX113-256-768
    Ancho útil de cobertura 768 mm
    Longitud Personalizable
    Espesor 0.75 mm - 1.2 mm
    Material Lámina de acero galvanizado, lámina de acero Galvalume
    Proveedores de láminas metálicas  Baosteel, BlueScope, Yieh Phui, Wah Tung, Alliance Steel, etc.
    Vida útil  Mínimo 30 años
    Accesorios de instalación incluidos Una variedad completa de pernos de corte, tornillos autorroscantes, abrazaderas, etc.
    Aplicaciones Edificios de estructura de acero de varios pisos
    Observaciones 1. Brindamos asesoramiento experto para una correcta instalación
    2.Tamaños y diseños personalizados disponibles según requerimiento
    Propiedades de la sección transversal
    Modelo  Ancho total de la lámina (mm)  Espesor de la lámina (mm) Peso del perfil (kg/m²)  Momento de inercia (cm⁴/m) Momento flector positivo (cm³/m)  Momento flector negativo (cm³/m)
    YX113-256-768 1000 0.8 10.25 215.40 42.60 46.80
    0.9 11.53 258.70 51.30 56.20
    1  12.81 306.50 60.80 66.50
    1.2 15.37 412.90 82.10 89.70
    Características
    • Sustituye el encofrado temporal en edificaciones de gran altura, eliminando la necesidad de soportes adicionales y optimizando el tiempo de preparación.
    • Se integra con el hormigón armado para formar una estructura resistente y continua llamada losa colaborante, disminuyendo la carga sobre la cimentación y mejorando el comportamiento antisísmico.
    • Facilita la construcción simultánea de varios niveles, reduciendo notablemente la duración del proyecto.
    • Ofrece una superficie de trabajo firme y segura, mejorando la seguridad y eficiencia en obra.
    • Al actuar como encofrado permanente, simplifica la instalación del refuerzo, las canalizaciones eléctricas y las tuberías.
    • Su diseño estructural optimizado minimiza el uso de hormigón y acero, ayudando a reducir los costos totales de construcción.
